Motori pneumatici industriali

  Velocità giri/1’ Coppia Nm Peso
Modello Codice a vuoto Potenza max Potenza max Minima di spunto Kg
Visualizza la scheda PRT 100R    8907241    3000 1820 1,7 3,6 1,6

SERIE PRT 100 - Reversibili

WATT: 320 / CONSUMO: 900 Nl/min

Scheda modello
PRT 100R

Scarica scheda PDF

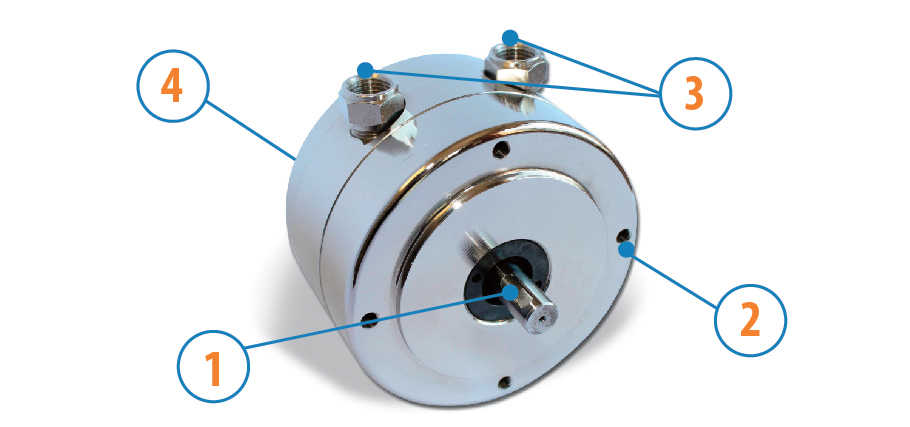

Legenda PRT 100R

1. Albero cilindrico a chiavetta
2. Fori per fissaggio conformi a motori elettrici tipo B14 grandezza 71 UNEL
3. Ingressi aria
4. Scarico aria



Scheda tecnica
- Modello PRT 100R
- Codice 8907241
Velocità giri/1’ - a vuoto 3000
Velocità giri/1’ - Potenza max 1820
Coppia Nm - Potenza max 1,7
Coppia Nm - Minima di spunto 3,6
Peso - Kg 1,6

Caratteristiche di forma
La normale condizione di fornitura dei modelli indicati in tabella è quella con albero cilindrico e corpo come nella foto.

CORPO
- La parte anteriore è prevista per l’attacco a flange od altri elementi della macchina, conforme alla flangia standard motori elettrici Tipo B14 grandezza 71 UNEL.


Curve Caratteristiche

Curve caratteristiche PRT 100R


Carichi radiali e assiali ammissibili
Modello Codice Fr (N) Fa (N) Co (N)
PRT 100R 8907241 1397 980 1960


Dimensioni d'ingombro
Dimensioni d'ingombro PRT 100R



Modello Codice A B B1 C D D1 D2 F G H I Y Z
PRT 100R 8907241 81 3,5 17 70 100 32 45 19,5 11 2,5 4 1/4" 1/4"
